Schneider – A9F74325, MCB iC60N 3P 25A - A9F74325
Rp785.100 Rp392.600 50% off! Sale!

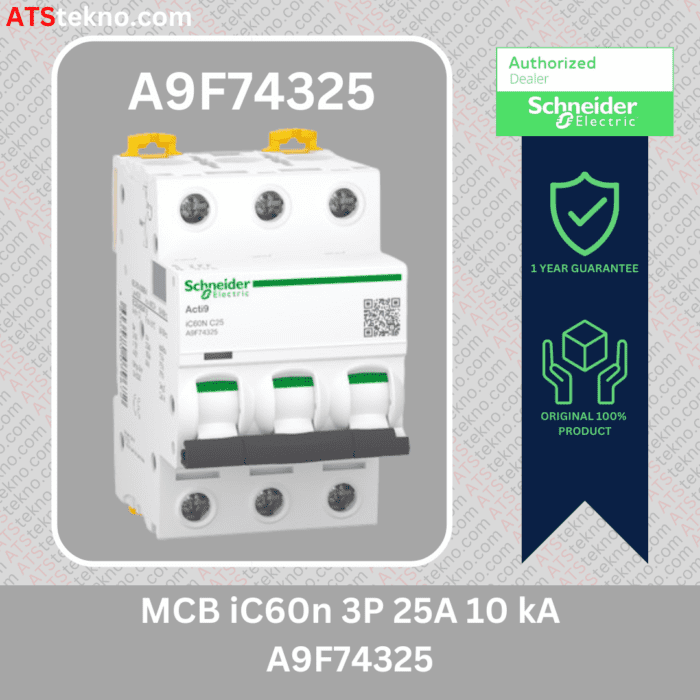

MCB iC60N 3P 25A A9F74325 Schneider
MCB iC60N 3P 25A Main Specification
- 25A rated current
- AC & DC network type
- MCB iC60N 3P 25A breaking capacity:
- 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1
- 36 kA Icu at 12…60 V AC 50/60 Hz conforming to EN/IEC 60947-2
- 10 kA Icu at 380…415 V AC 50/60 Hz conforming to EN/IEC 60947-2
- 20 kA Icu at 220…240 V AC 50/60 Hz conforming to EN/IEC 60947-2
- 6 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2
- 36 kA Icu at 100…133 V AC 50/60 Hz conforming to EN/IEC 60947-2
- 10 kA Icu at <= 180 V DC conforming to EN/IEC 60947-2
- Utilisation category:
- Category A conforming to EN 60947-2
- Category A conforming to IEC 60947-2
- Suitability for isolation conforming to:
- EN 60898-1
- EN 60947-2
- IEC 60898-1
- IEC 60947-2
- Standards:
- EN 60898-1
- IEC 60947-2
- EN 60947-2
- IEC 60898-1
Complementary
- 50/60 Hz network frequency
- 8 x In +/- 20 %
- Rated service breaking capacity:
- 15 kA 75 % conforming to EN 60947-2 – 220…240 V AC 50/60 Hz
- 7.5 kA 75 % conforming to EN 60947-2 – 380…415 V AC 50/60 Hz
- 4.5 kA 75 % conforming to EN 60947-2 – 440 V AC 50/60 Hz
- 15 kA 75 % conforming to IEC 60947-2 – 220…240 V AC 50/60 Hz
- 7.5 kA 75 % conforming to IEC 60947-2 – 380…415 V AC 50/60 Hz
- 4.5 kA 75 % conforming to IEC 60947-2 – 440 V AC 50/60 Hz
- 27 kA 75 % conforming to IEC 60947-2 – 12…133 V AC 50/60 Hz
- 27 kA 75 % conforming to EN 60947-2 – 12…133 V AC 50/60 Hz
- 6000 A 100 % conforming to EN 60898-1 – 400 V AC 50/60 Hz
- 6000 A 100 % conforming to IEC 60898-1 – 400 V AC 50/60 Hz
- 10 kA 100 % conforming to IEC 60947-2 – 125…180 V DC
- 10 kA 100 % conforming to EN 60947-2 – 125…180 V DC
- Limitation class:
- 3 conforming to EN 60898-1
- 3 conforming to IEC 60898-1
- Rated insulation voltage:
- 500 V AC 50/60 Hz conforming to EN 60947-2
- 500 V AC 50/60 Hz conforming to IEC 60947-2
- Rated impulse withstand voltage:
- 6 kV conforming to EN 60947-2
- 6 kV conforming to IEC 60947-2
- Contact position indicator
- Toggle control type
- Trip indicator local signalling
- Fixed mounting mode
- DIN rail mounting support
- Top or bottom comb busbar and distribution block compatibility
- 6, 9 mm pitches
- 20000 cycles mechanical durability
- 10000 cycles electrical durability
- Connections – terminals:
- Single terminal (top or bottom) 1…35 mm² rigid
- Single terminal (top or bottom) 1…25 mm² flexible
- 14 mm for top or bottom connection wire stripping length
- 3.5 N.m top or bottom tightening torque
- Separate block earth-leakage protection
Environment
- IP degree of protection:
- IP20 conforming to IEC 60529
- IP20 conforming to EN 60529
- Pollution degree:
- 3 conforming to EN 60947-2
- 3 conforming to IEC 60947-2
- Category IV overvoltage
- 95 % relative humidity 55 °C
- Ambient air temperature for operation at -35 to 70 °C
- Ambient air temperature for storage at -40 to 85 °C
Stock Available
