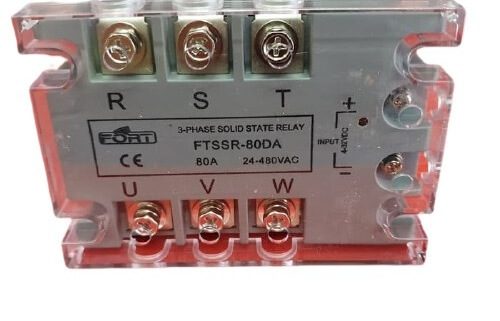

Apa itu SSR (Solid State Relay)? – Pengertian Solid State Relay atau yang sering disingkat SSR merupakan sebuah saklar elektromekanik yang memiliki sifat semi konduktor. Komponen satu ini biasanya banyak diaplikasikan pada industri-industri sebagai device pengendali. Solid State Relay (SSR) merupakan tipe terbaru saklar elektronik non kontak yang memiliki performa dan teknologi serta peralatan asing yang canggih. Sedikit berbeda dangan fungsi relay pada umumnya, cara kerja Solid State Relay sederhana saja. Ujung input hanya membutuhkan arus dengan kontrol yang kecil serta kompatibilitas yang lebih baik dengan TTL, HTL, CMOS Integrated Circuit. SSR juga menggunakan  sirkuit keluaran yang mengadopsi thyristor dan transistor berdaya tinggi yang berfungsi untuk menyambung dan memutuskan arus beban.

Apa itu SSR (Solid State Relay)? – Solid State Relay sangat banyak digunakan pada berbagai macam peralatan elektronik yang biasa kita temui dalam kehidupan sehari-hari. Seperti diantaranya adalah berbagai peralatan seperti periferal komputer, termostat pemanas listrik, mesin CNC, remote control maupun peralatan otomatis industri. Kelebihan dan kekurangan Solid State Relay dibandingkan dengan relay konvensional antara lain dapat dibedakan dengan beberapa hal. Salah satunya adalah pada sistem pengoperasiannya serta reformasinya. Berikut akan kami ulas beberapa penjelasan singkatnya :

Kelebihan Solid State Relay

1. Kelebihan yang pertama adalah minimnya suara yang dihasilkan oleh alat ini ketika kontraktor mengalami perubahan keadaan.
2. Memiliki umur pemakaian yang lebih panjang dibandingkan dengan relay mekanik.
3. Tidak menimbulkan percikan bunga api pada saat kontaktor mengalami perpindahan keadaan.
4. Memiliki sifat yang tahan korosi sehingga umur pemakaian pun menjadi lebih panjang.
5. Tidak seperti relay konvensional. Solid state relay sangat kebal dengan getaran atau goncangan.

Kekurangan Solid State Relay

1. Tegangan yang dikontrol oleh SSR ini benar-benar tidak murni sehingga dapat berimbas ada komponen-komponen SSR yang lainnya.
2. Terbuat dari bahan silikon, maka pada alat ini akan terdapat tegangan jatuh antara tegangan input dan output. Hal ini dapat mengakibatkan terjadinya tegangan drop.
3. Dapat terjadi arus bocor (Leakage current). Dimana pada Solid Relay State yang dalam keadaan on atau off maka dalam kondisi yang ideal seharusnya tidak ada arus yang mengalir pada SSR. Namun tidak demikian pada komponen yang sebenarnya.
4. Susah untuk diimplementasikan pada aplikasi multi fasa.
5. Harganya jauh lebih mahal dari relay konvensional.

Apa Saja yang Dibutuhkan Untuk Bisa Mengakses Modul Solid State Relay Arduino?

Ada banyak tipe dari instalasi SSR, salah satu modul yang cukup mudah ditemui dalam bidang elektronika berikut ini. Berikut bahan yang perlu anda persiapkan :

• Arduino Uno
• Komputer + Software IDE Arduino
• Modul SSR G3MB-202P
• Lampu bohlam atau lampu philips
• Kabel listrik

Dilihat dari bahan-bahan diatas, lalu seperti apa spesifikasinya?

• Menggunakan SSR Tipe Omron G3MB-202P
• Tegangan kerja untuk input yaitu  5Vdc dengan minimum arus 160mA
• Beban output dapat mencapai tegangan maksimal 240VAC dengan maksimum arus 2A
• Dimensi modul : 25x34x25mm
• Menggunakan Terminal block type KF301
• Tegangan untuk kontrol input : 0 – 2.5V (aktif Low) dan 3 – 5Vdc (aktif high)

Cara kerja Solid State Relay dapat dilihat dari rangkaiannya. Pada dasarnya prinsip kerjanya ini tidaklah rumit. Dimana triac berfungsi sebagai saklar utama, sedangkan phototriac berfungsi sebagai penghubung antara input dengan saklar utamanya. Phototriac inilah yang nantinya memberikan isolasi galvanis. Sederhananya, input dari arduino tentu tidak akan terhubung langsung dengan triac dari segi elektrikal.

Karena adanya perbedaan karakteristik dari beban pada saat dijalankan “on” antara beban distribusi (gambar 1) dan beban motor (gambar 2) maka dibutuhkan jenis pengaman yang berbeda untuk masing-masing beban.

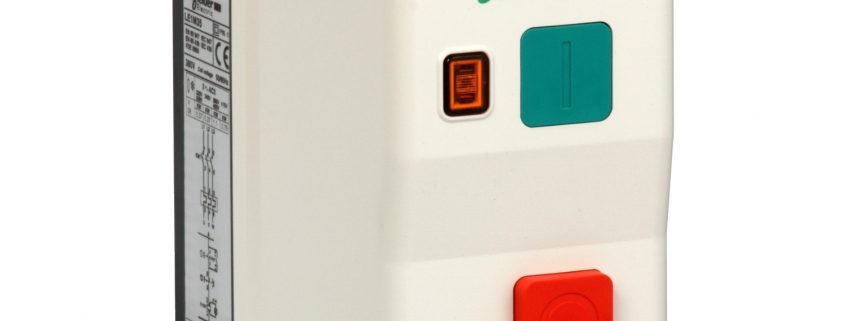

Perubahan karakteristik pengaman beban lebih menyebabkan peralatan tidak berfungsi sebagaimana mestinya, sehingga dapat menyebabkan motor terbakar saat arus beban lebih. Untuk mengatasi masalah tersebut, gunakanlah“Motor Circuit Breaker” tipe GV.

Motor kontrol dan proteksi :

Dengan menggunakan tipe breaker motor yang benar (GV), akan didapatkan proteksi yang baik terhadap manusia dan instalasi, sesuai dengan IEC 947. Pada saat ini dipasarkan jenis GV sebagai berikut :

Motor CB tipe GV2ME:

• Digunakan sebagai starter manual maupun bersamaan dengan kontaktor
• Mengkombinasikan proteksi hubung singkat dan beban lebih
• GV3 menggunakan teknologi terbaru EverLink untuk menjamin ketahanan koneksi
• Kapasitas pemutusan dari 15 kA sampai 100 kA

Motor CB tipe GV2P :

• Untuk pengoperasian bersamaan dengan kontaktor
• Mengkombinasikan proteksi hubung singkat dan beban lebih
• GV2 menggunakan teknologi terbaru 2 kontak per kutub untuk kapasitas pemutusan yang tinggi
• Rotary handle dengan posisi on-off-trip
• Kapasitas pemutusan dari 50 kA sampai 100 kA

Motor CB tipe GV2L

• Digunakan pada asosiasi 3 komponen (dengan kontaktor dan pengaman beban lebih)
• Hanya untuk proteksi hubung singkat
• GV2L menggunakan teknologi terbaru 2 kontak per kutub untuk kapasitas pemutusan yang tinggi
• Rotary handle dengan posisi on-off-trip
• Untuk aplikasi kelas 20 atau proteksi group
• Kapasitas pemutusan dari 35 kA sampai 100 kA (GV2-L)

Motor CB tipe Thermal Magnetic  (GV2-ME, GV2-P, GV3-ME, GV7-R).

Motor CB tipe Magnetic (GV2-L)

Genset sendiri terdiri dari panel-panel yang identik terhadap pengontrolan dan dirancang secara manual ataupun otomatis untuk generator listrik. Biasanya panel ini ada yang bersifat digital maupun konvensional. Sebenarnya panel-panel generator seti itu terbagi menjadi Panel ATS (Automatic Transfer Switch), Panel AMF (Automatic Main Failure) dan Panel Synchronizing Generator. Adapun masing-masing penjelasan tentang panel pada generator set di atas, adalah sebagai berikut :

1. Panel AMF (Automatic Main Failure)
   Adalah panel listrik dengan fungsinya mengontrol sistem on atau off pada mesin generator dengan otomatis. Dimana bila listrik utama telah mengalami pemutusan pada sumber dayanya dengan begitu panel kontrol menyalakan mesin generator set dengan otomatis. Selain itu bila sumber listrik yang utama menyala lagi dengan begitu panel kontrol pun langsung otomatis mematikan mesin tersebut pula. Umumnya panel generator set yang satu ini dikombinasikan dengan panel pada generator set ATS, yang umumnya disebut juga dengan nama Panel ATS-AMF.
2. Panel Synchronizing Generator
   Adalah panel yang satu ini termasuk panel listrik di rancang agar menggabungkan 2 maupun sumber listrik yang lebih dari generator, yakni melakukan paralel generator. Adapun fungsi dari melakukan paralel genset ini yaitu untuk memperoleh sumber dari daya listrik lebih besar terhadap jalur transmisi sama. Satu hal yang pasti mempunyai ketentuan yang wajib diterapkan berhubungan dengan urutan fasa, frekuensi dan tegangan efektif. Adapun panel generator set jenis ini umumnya dirancang demi mempunyai sumber listrik di atas 1 sumber.
3. Panel ATS (Automatic Transfer Switch) untuk genset sendiri
   Adalah panel listrik dengan fungsi mengendalikan 2 sumber aliran listrik yang bisa ditangani secara otomatis dan aman tentunya. Panel genset ATS ini sebenarnya cocok bila di pakai di pabrik, kantor ataupun rumah yang menginginkan sistem keamanan ketika perpindahan sumber aliran listrik yang utama menuju sumber listrik secara alternatif.

Adapun 3 jenis dari panel kontrol tersebut adalah panel listrik di mana penggunaannya sangat erat dengan generator set, dengan begitu wajar jika disebut juga dengan panel generator set. Walaupun masih banyak sekali bermacam-macam panel lainnya, seperti panel listrik LVMDP, panel listrik lightening, panel kapasitor bank dan sebagainya.
Prinsip Kerja dan Fungsi Rangkaian Kontrol Panel ATS

Cara kerja dari rangkaian kontrol panel genset ATS, dalam kondisi suplay PLN atau utama yang bekerja biasanya kontraktor PLN. Di mana kontraktor PLN bekerja jika arus listrik akan mengalir lewat MCB PLN. Bila terjadi pemadaman secara otomatis oleh PLN maka rangkaian pun tak akan aktif, rangkaian ini pun siap menunggu sampai listrik PLN menyala lagi, dengan begitu suplai generator set pun masuk kembali. Bila yang masuk merupakan listrik generator dengan begitu rangkaian secara otomatis melakukan suplai listrik pada generator menuju beban dengan otomatis lewat kontak NC Relay, Kontak NC kontraktor PLN, dan MCB GNS untuk dapat mengaktifkan kontraktor pada GNS.

Lalu, bila sumber listrik dari PLN menyala kembali, dengan begitu rangkaian pun secara otomatis akan memutus sumber aliran listrik pada generator, lewat pengaktifan bagian kotak relay. Di saat yang bersamaan, kontak pada NO Timer atau Normally Open Timer menunggu agar bisa terhubung sesuai pengaturan waktu. Dengan begitu mengalirkan sumber arus listrik menuju kontraktor PLN. Di mana lewat masuknya aliran listrik di PLN sehingga semua coil pun pada kondisi yang tidak aktif. Dengan begitu rangkaian aman serta boleh dirakit. Untuk merakit panel ATS ini memerlukan box panel, timer atau on delay, MCB, socket relay, socket timer, kabel, kabel ties, terminal konektor, kontraktor dan juga lampu indikator.

Berdasarkan penjelasan di atas, bisa disimpulkan di mana generator berperan begitu vital untuk menyediakan segala keperluan sumber daya secara alternatif. Panel-panel utama yang terdapat pada generator set memberikan fungsi yang berbeda-beda demi menunjang kinerja dari generator listrik itu sendiri. Seperti halnya fungsi dan prinsip kerja pada sistem kontrol panel ATS yang terdapat pada genset sebagai pengontrol sumber aliran listrik.
