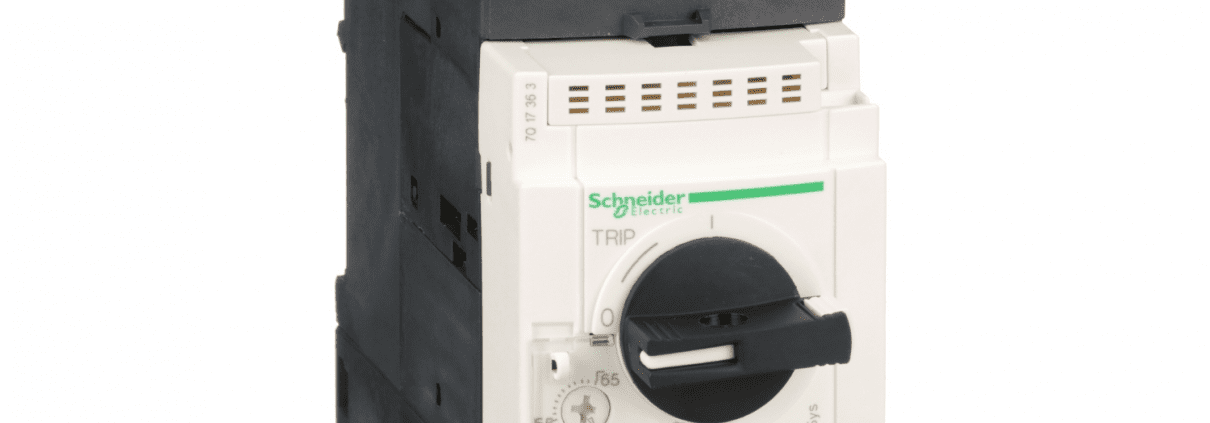

Schneider GV3L40 Magnetic Motor

Kesalahan Yang Sering Terjadi Dalam Pemakaian Pengaman Motor

/in /by

Karena adanya perbedaan karakteristik dari beban pada saat dijalankan “on” antara beban distribusi (gambar 1) dan beban motor (gambar 2) maka dibutuhkan jenis pengaman yang berbeda untuk masing-masing beban.

Beban distribusi (gambar 1) dan beban motor (gambar 2)

Perubahan karakteristik pengaman beban lebih menyebabkan peralatan tidak berfungsi sebagaimana mestinya, sehingga dapat menyebabkan motor terbakar saat arus beban lebih. Untuk mengatasi masalah tersebut, gunakanlah“Motor Circuit Breaker” tipe GV.

Motor kontrol dan proteksi :

Dengan menggunakan tipe breaker motor yang benar (GV), akan didapatkan proteksi yang baik terhadap manusia dan instalasi, sesuai dengan IEC 947. Pada saat ini dipasarkan jenis GV sebagai berikut :

Thermal Magnetic Motor Circuit Breaker
Motor Circuit Breaker Schneider Type GV2ME

Motor CB tipe GV2ME:

  • Digunakan sebagai starter manual maupun bersamaan dengan kontaktor
  • Mengkombinasikan proteksi hubung singkat dan beban lebih
  • GV3 menggunakan teknologi terbaru EverLink untuk menjamin ketahanan koneksi
  • Kapasitas pemutusan dari 15 kA sampai 100 kA
Schneider GV2P02 Thermal Magnetic
Motor Circuit Breaker Tipe GV2P

Motor CB tipe GV2P :

  • Untuk pengoperasian bersamaan dengan kontaktor
  • Mengkombinasikan proteksi hubung singkat dan beban lebih
  • GV2 menggunakan teknologi terbaru 2 kontak per kutub untuk kapasitas pemutusan yang tinggi
  • Rotary handle dengan posisi on-off-trip
  • Kapasitas pemutusan dari 50 kA sampai 100 kA
Schneider GV2L03 Magnetic Motor Circuit Breaker
Motor Circuit Breaker Tipe GV2L

Motor CB tipe GV2L

  • Digunakan pada asosiasi 3 komponen (dengan kontaktor dan pengaman beban lebih)
  • Hanya untuk proteksi hubung singkat
  • GV2L menggunakan teknologi terbaru 2 kontak per kutub untuk kapasitas pemutusan yang tinggi
  • Rotary handle dengan posisi on-off-trip
  • Untuk aplikasi kelas 20 atau proteksi group
  • Kapasitas pemutusan dari 35 kA sampai 100 kA (GV2-L)

Motor CB tipe Thermal Magnetic  (GV2-ME, GV2-P, GV3-ME, GV7-R).

Motor CB tipe Magnetic (GV2-L)

Schneider DOL Starter

CONTROL DIRECT ONLINE STARTER ATAU DOL STARTER

/in /by

Direct Online Starter adalah istilah yang berasal dari bahasa Inggris, yang berarti “Langsung Nyala”. Jenis kontrol ini adalah metode pengaturan yang paling dasar sekali dalam dunia kendali-mengendalikan motor. Biasanya digunakan untuk proses yang cuma membutuhkan motor bisa dihidupkan kapanpun dimanapun semua suka dengan arah putaran tertentu, jika ingin bisa dua arah ada kontrol maju-mundur atau yang dinamakan “forward-reverse”.

Penyambungan Rangkaian Motor On Off (interlock)
Gambar wiring forward reverse
Gambar wiring star delta

Macam-macam dan Fungsi Panel Pada Genset

/in /by

Genset sendiri terdiri dari panel-panel yang identik terhadap pengontrolan dan dirancang secara manual ataupun otomatis untuk generator listrik. Biasanya panel ini ada yang bersifat digital maupun konvensional. Sebenarnya panel-panel generator seti itu terbagi menjadi Panel ATS (Automatic Transfer Switch), Panel AMF (Automatic Main Failure) dan Panel Synchronizing Generator. Adapun masing-masing penjelasan tentang panel pada generator set di atas, adalah sebagai berikut :

  1. Panel AMF (Automatic Main Failure)
    Adalah panel listrik dengan fungsinya mengontrol sistem on atau off pada mesin generator dengan otomatis. Dimana bila listrik utama telah mengalami pemutusan pada sumber dayanya dengan begitu panel kontrol menyalakan mesin generator set dengan otomatis. Selain itu bila sumber listrik yang utama menyala lagi dengan begitu panel kontrol pun langsung otomatis mematikan mesin tersebut pula. Umumnya panel generator set yang satu ini dikombinasikan dengan panel pada generator set ATS, yang umumnya disebut juga dengan nama Panel ATS-AMF.
  2. Panel Synchronizing Generator
    Adalah panel yang satu ini termasuk panel listrik di rancang agar menggabungkan 2 maupun sumber listrik yang lebih dari generator, yakni melakukan paralel generator. Adapun fungsi dari melakukan paralel genset ini yaitu untuk memperoleh sumber dari daya listrik lebih besar terhadap jalur transmisi sama. Satu hal yang pasti mempunyai ketentuan yang wajib diterapkan berhubungan dengan urutan fasa, frekuensi dan tegangan efektif. Adapun panel generator set jenis ini umumnya dirancang demi mempunyai sumber listrik di atas 1 sumber.
  3. Panel ATS (Automatic Transfer Switch) untuk genset sendiri
    Adalah panel listrik dengan fungsi mengendalikan 2 sumber aliran listrik yang bisa ditangani secara otomatis dan aman tentunya. Panel genset ATS ini sebenarnya cocok bila di pakai di pabrik, kantor ataupun rumah yang menginginkan sistem keamanan ketika perpindahan sumber aliran listrik yang utama menuju sumber listrik secara alternatif.

Adapun 3 jenis dari panel kontrol tersebut adalah panel listrik di mana penggunaannya sangat erat dengan generator set, dengan begitu wajar jika disebut juga dengan panel generator set. Walaupun masih banyak sekali bermacam-macam panel lainnya, seperti panel listrik LVMDP, panel listrik lightening, panel kapasitor bank dan sebagainya.
Prinsip Kerja dan Fungsi Rangkaian Kontrol Panel ATS

Cara kerja dari rangkaian kontrol panel genset ATS, dalam kondisi suplay PLN atau utama yang bekerja biasanya kontraktor PLN. Di mana kontraktor PLN bekerja jika arus listrik akan mengalir lewat MCB PLN. Bila terjadi pemadaman secara otomatis oleh PLN maka rangkaian pun tak akan aktif, rangkaian ini pun siap menunggu sampai listrik PLN menyala lagi, dengan begitu suplai generator set pun masuk kembali. Bila yang masuk merupakan listrik generator dengan begitu rangkaian secara otomatis melakukan suplai listrik pada generator menuju beban dengan otomatis lewat kontak NC Relay, Kontak NC kontraktor PLN, dan MCB GNS untuk dapat mengaktifkan kontraktor pada GNS.

Lalu, bila sumber listrik dari PLN menyala kembali, dengan begitu rangkaian pun secara otomatis akan memutus sumber aliran listrik pada generator, lewat pengaktifan bagian kotak relay. Di saat yang bersamaan, kontak pada NO Timer atau Normally Open Timer menunggu agar bisa terhubung sesuai pengaturan waktu. Dengan begitu mengalirkan sumber arus listrik menuju kontraktor PLN. Di mana lewat masuknya aliran listrik di PLN sehingga semua coil pun pada kondisi yang tidak aktif. Dengan begitu rangkaian aman serta boleh dirakit. Untuk merakit panel ATS ini memerlukan box panel, timer atau on delay, MCB, socket relay, socket timer, kabel, kabel ties, terminal konektor, kontraktor dan juga lampu indikator.

Berdasarkan penjelasan di atas, bisa disimpulkan di mana generator berperan begitu vital untuk menyediakan segala keperluan sumber daya secara alternatif. Panel-panel utama yang terdapat pada generator set memberikan fungsi yang berbeda-beda demi menunjang kinerja dari generator listrik itu sendiri. Seperti halnya fungsi dan prinsip kerja pada sistem kontrol panel ATS yang terdapat pada genset sebagai pengontrol sumber aliran listrik.
