Jenis Jenis Skun Kabel, Pengertian, dan Fungsinya
Jenis Jenis Skun Kabel, Pengertian, dan Fungsinya – Apa pengertian skun kabel / cable lug? Apa fungsi skun kabel? Bagaimana jenis-jenis cable lug? Bahan apa yang digunakan pada skun kabel? Hal apa yang perlu diperhatikan dalam pemasangan skun kabel? Alat apa yang digunakan untuk memasang skun kabel? Pertanyaan tersebut akan dijawab pada materi ini.
Salah satu hal yang penting dalam menjamin kualitas penyaluran listrik adalah instalasi yang terpasang. Instalasi dapat berupa instalasi penerangan dan instalasi tenaga. Pada instalasi tersebut terdapat beberapa komponen yang terpasang dengan baik dan sesuai standar sehingga menciptakan insatalasi yang baik juga. Beberapa komponen yang umum ditemukan pada suatu insatalasi adalah kabel, komponen listrik dan beban listrik. Kabel listrik tentunya berfungsi menghantarkan listrik dari sumber listrik menuju ke komponen listtik dan beban. Untuk memudahkan dan membuat rapi pemasangan kebel listrik ke komponen / beban maka diperlukan komponen khusus yang biasa disebut dengan skun kabel / sepatu kabel (cable shoes) / Cable Lug.
Pengertian dan Jenis-Jenis Skun Kabel
Berikut ini akan dijelaskan mengenai pengertian skun kabel / cable lug, fungsi skun kabel, jenis-jenis skun kabel, bahan apa yang digunakan pada cable lug dan Hal apa yang perlu diperhatikan dalam pemasangan skun kabel.
Pengertian Skun Kabel
Skun Kabel / sepatu kabel / Cable Lug adalah adalah suatu aksesoris yang berupa konektor kabel (dipasang di ujung kabel), digunakan untuk menghubungkan kabel pada alat litsrikdan komponen listrik. Skun kabel terbuat dari beberapa bahan dan ukuran yang disesuaikan dengan kualitas dan peruntukannya.
Fungsi Skun Kabel
Skun Kabel / sepatu kabel / Cable Lug berfungsi untuk menghubungkan kabel dengan alat listrik dan juga pada komponen listrik. Skun kabel akan memudahkan pemasangan kabel ke terminal komponen listrik dan tentu saja membuatnya lebih aman dan rapi.

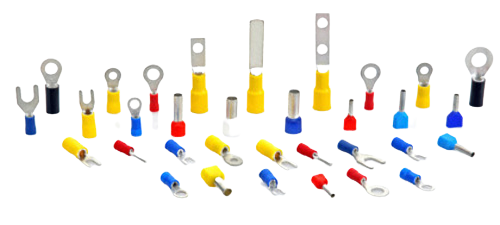

Jenis Jenis Skun Kabel
Skun dibagi menjadi beberapa jenis, ada yang berdasarkan dengan bahan pembuatannya dan ada juga yang berdasarkan bentuknya. Berikut ini merupakan jenis jenis skun kabel.
A. Jenis Jenis Skun Kabel Berdasarkan Bahannya
Skun Kabel Al (Aluminium)
Skun kabel berbahan aluminium termasuk yang kualitasnya dibawah dari skun berbahan Tembaga dan Bimetal. Meskipun begitu skun kabel ini memiliki harga yang lebih murah.
Skun Kabel Cu (Tembaga)
Skun kabel berbahan tembaga termasuk yang terbaik karena memiliki tahanan jenis yang lebih rendah sehingga kemampuan menghantarkan listrik lebih bagus. Namun harganya sedikit lebih mahal dibandingkan skun berbahan aluminium.
Skun Kabel Al-Cu (Bimetal)
Skun Kabel bebahan bimetal termasuk skun kabel dengan bahan Aluminium yang dicampur dengan tembaga. Skun ini merupakan skun aluminium yang ujungnya dilapisi bahan tembaga.
B. Jenis Jenis Skun Kabel Berdasarkan Bentuknya

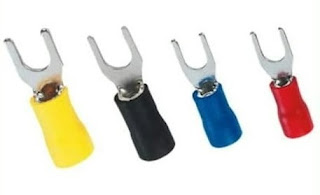

- Skun Garpu (Y)
Skun yang bentuknya seperti garpu atau huruf Y.
2. Skun Ring (O)
Skun yang bentuknya ujungnya seperti huruf O yang nantinya digunakan untuk dipasangkan baut.

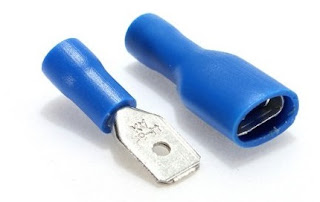

3. Skun Gepeng
Skun yang bentuknya seperti plat gepeng yang terdiri dari skun gepeng male dan female.
4. Skun Ferrules
Skun yang bentuknya seperti tabung yang merupakan pasangann dari skun tusuk.

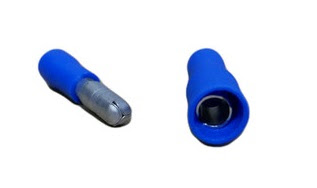

5. Skun Peluru
Skun peluru bentuknya menyerupai peluru yang pasangannya (female) memiliki bentuk menyerupai skun Ferulles.
6. Skun Tusuk
Skun yang bentuknya seperti logam panjang yang berpasangan dengan skun ferulles.
Alat Pendukung Skun Kabel
Ada beberapa Skun yang memerlukan alat tambahan ketika akan dipasang pada ujung kabel. Skun kabel Garpu dan Ring merupakan skun yang memerlukan alat khusus dalam pemasangannya. Berikut ini merupakan alat yang digunakan untuk memasang skun.

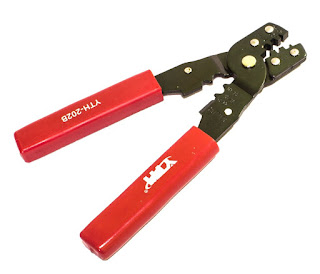

A. Tang Skun (Tang Crimping)
Tang Skun merupakan alat yang khusus digunakan untuk memasang skun ukuran kecil pada ujung kabel. Alat ini digunakan dengan cara mempress skun pada bagian giginya. Alat ini sering ditemukan oleh teknisi instalasi listrik tegangan rendah untuk memasang skun pada kabel yang dihubungkan ke komponen-komponen listrik.

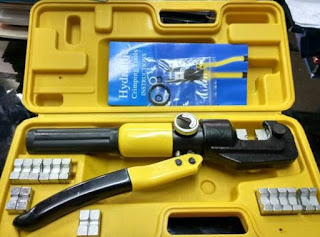

B. Tang Press Skun Hidrolik
Tang press skun hidrolik merupakan alat bantu untuk memasang skun ukuran besar dengan memanfaatkan prinsip kerja hidrolik. Alat ini mampu mempress skun yang dipasangkan pada kabel dengan penampang besar.
Alat ini sering ditemukan pada teknisi instalasi listrik jaringan tegangan rendah-menengah (JTM – JTR) untuk memasang skun pada kabel jaringa listrik. Alat ini memiliki anak kunci press dengan ukuran yang berbeda-beda.
Jadi itulah materi dan penjelasan mengenai pengertian cable lug, fungsi skun kabel, bahan yang digunakan pada skun kabel dan alat yang digunakan untuk memasang skun. Semoga bisa bermanfaat bagi kalian. apabila ada pertanyaan silahkan komen di bawah yah guys
